  產品信息

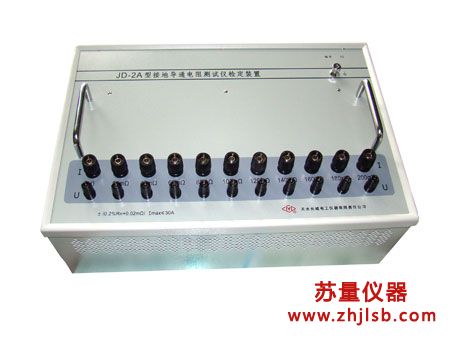

接地導通電阻測試儀檢定裝置
發布時間:2012-12-19
產品型號:JD-2系列
產品編號:SL031
瀏覽次數:2930

產品詳細

JD-2系列接地導通電阻測試儀檢定裝置用于檢定接地導通電阻測試儀(工頻接地電阻測試儀)的專用產品,參照有關的技術文件設計、制造。能夠滿足電力行業標準《DL/T845.2-2004工頻接地電阻測試儀》的相關要求。是各級電力計量測試單位必備的設備。

一、本產品采用四端測量法接線,具有操作簡單、方便、安全、精度高的特點。本系列產品具有多種規格,主要技術指標如下。用戶可根據不同需求定制特殊規格的檢定裝置。

型 號

阻值(mΩ)

準確度(%)

最大使用電流(A

JD-2A

20  40  60  80  100  120  140  160 180  200

0.2



30

JD-2B

50  100  150  200  250  300  400  500  600

15

JD-2C

20  50  100  150  200  250  300 350  400  450  500  550  600  700 800  900  1000

25

二、     工作原理圖

0

I

U





三、使用方法

由于不同型號的接地導通電阻測試儀(工頻接地電阻測試儀)輸出的測試電流不同,測試范圍也可能不一樣,因而檢定裝置的電阻值和最大工作電流也應與之匹配。在檢定基本誤差時,將被檢測試儀置于適當?shù)牧砍,用截面積足夠大的連接線將本檢定裝置與被檢測試儀正確連接,如下圖所示

JD-2

C2

P2

P1

C1

°

°

°

°

U

I

0





 檢四端子地阻儀基本誤差接線圖



JD-2

E

P

C

°

°

°

U

I

0

檢三端子地阻儀基本誤差接線圖



JD-2

C2

P2

P1

C1

°

°

°

°

U

I

0

RP

RC

 檢四端子地阻儀輔助接地電阻引起改變量的接線圖



JD-2

E

P

C

°

°

°

U

I

0

RP

RC



檢三端子地阻儀輔助接地電阻引起改變量的接線圖

注:輔助接地電阻RPRC由用戶自備

按測試儀的正常使用方法操作,測得的讀數與檢定裝置對應的電阻值相比較,就能直觀的判斷被檢測試儀測量誤差的大小。具體操作應按有關規程文件和測試儀的技術說明書的要求進行。

四、     注意事項

1、          本系列檢定裝置對測試電流有限制,使用時不允許超過最大工作電流。電流端和電壓端不得接錯。

2、          應在通風、干燥且溫度在23±5的環境下使用及存放。

3、          檢定時應接好地線。

五、     附則

      1、隨機供應的文件及附件:

        1)、裝箱單;

        2)、使用說明書;

        3)、產品合格證;



      2、在用戶遵守保管和使用規則下,從制造廠發貨日起12個月內,如因產品質量不良而不能正常工作時,本廠無償?shù)貫?/SPAN>用戶修理。
