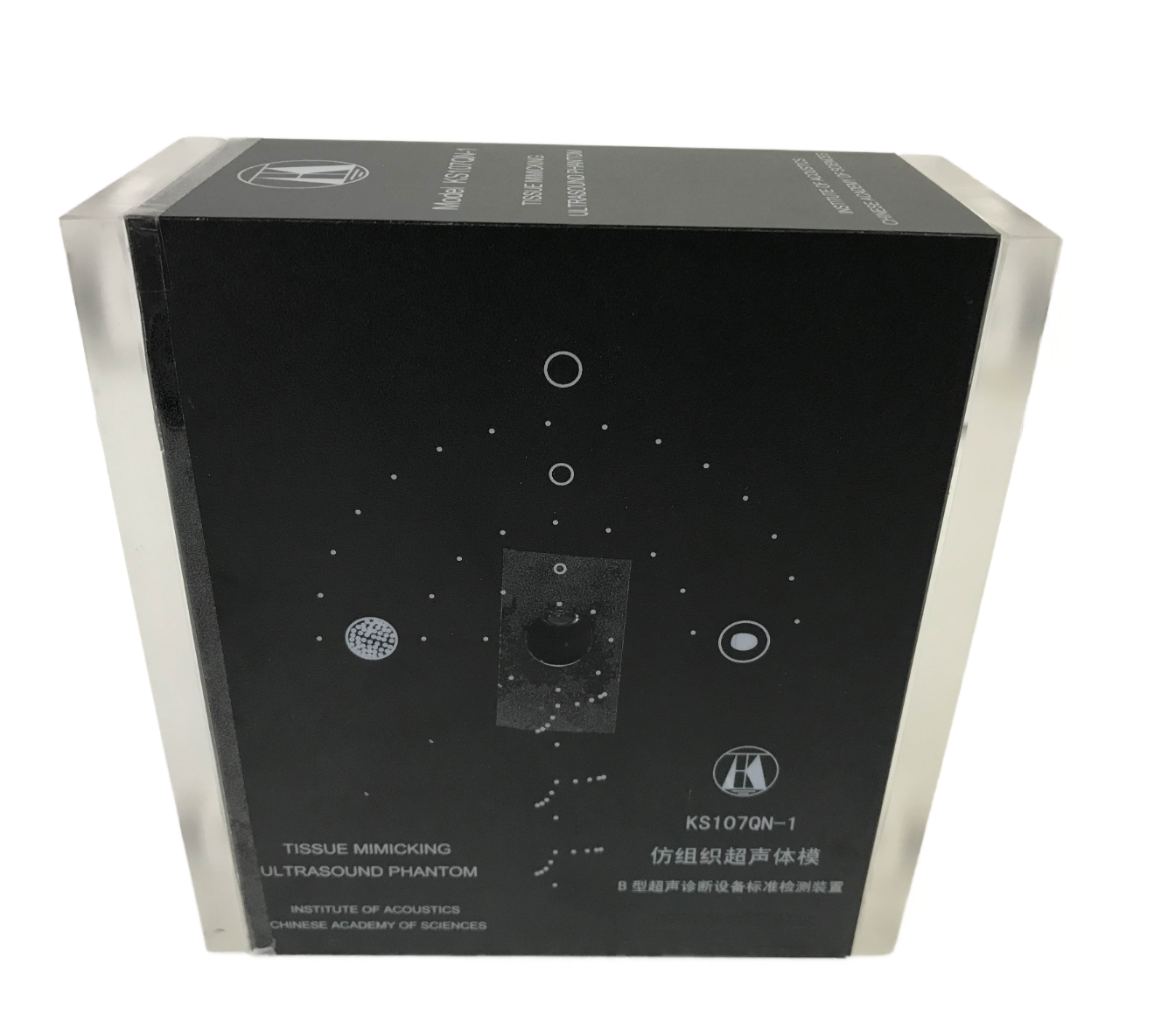

KS107QN-1腔內掃查超聲體模 型超聲診斷設備腔內掃查檢測裝置
發布時間:2023-8-14
產品型號:KS107QN-1
產品編號:
瀏覽次數:619

產品詳細

KS107QN—1型腔內掃查超聲體模,系超聲傳播特性方面模仿組織的人體物理模型。由超聲仿組織材料(Ultrasonically  Tissue-Mimicking  Material,簡稱TM材料)和嵌埋于其中的多種測試靶標(包括靶線、仿囊、結石、仿腫瘤)以及聲窗、外殼、指示性裝飾面板等構成的測試裝置。
體模中心位置開有內徑為12.5mm的腔內探頭掃查通孔,用以插入腔內探頭進行超聲掃查,專用于考察配接腔內超聲探頭的B超影像裝置的影像特性參數,包括盲區、側向(橫向)分辨力、軸向(縱向)分辨力、側向幾何位置精度、軸向幾何位置精度以及仿病灶的直徑誤差。

參照國家標準GB10152—2009中通用體模技術要求本體模技術參數為:
1.TM材料聲速:1540±10m/s(23±3℃)
2.TM材料聲衰減系數斜率:0.70±0.05dB/cm/MHz(23±3℃)
3.尼龍靶線直徑:0.3±0.05mm(注:側向分辨力E1—E3靶群0.5mm間隔采用0.15±0.02 mm)
4.尼龍靶線位置公差:±0.1mm

技術參數:
1.四壁和底由有機玻璃加工組裝而成,四壁外表面貼有指示和裝飾用塑料薄膜面板;
2.外形尺寸為17cm×16cm×66cm;
3.底板開有直徑3.6cm圓孔兩個并用橡膠薄層封閉,以供注射保養液和除氣之用;
4. 內充有符合國家標準要求的TM材料作為標準傳聲媒質。
5. 據上邊緣80mm深度處中心開有Ф12.5mm的腔內探頭掃查孔,探頭插入此孔進行超聲掃查。為方便掌握整個體模的靶標影像顯示,左側另開壹聲窗,封以60μm厚聚酯薄膜用作聲窗。
6.線靶系統

TM材料中嵌埋有線靶5群,其分布如附圖所示,計有:
(1)A:盲區靶群。
共8根靶線,每隔45°設置一個,設置深度由中心探頭掃查孔邊緣正上方2mm開始,以1mm為步徑,分別為2、3、4、5、6、7、8、9mm。
(2)B1—B3: 軸側向分辨力靶群。
其側向分支分別距中心掃查孔下邊緣10,30,50mm,B1和B2、B3三群中靶線分布于圍繞掃查孔中心半徑為16.25mm、36.25mm、56.25mm的圓弧上。兩相鄰靶線中心側向直線距離依次為4,3,2,1mm。
其軸向分支中兩相鄰靶線中心距掃查孔中心半徑差值分別為3,2,1,0.5mm,水平距離均為1mm。
E1—E3:側向分辨力靶群
距中心掃查孔下邊緣10,30,50mm,E1和E2、E3三群中靶線分布于圍繞掃查孔中心半徑為16.25mm、36.25mm、56.25mm的圓弧上。兩相鄰靶線中心側向距離為0.5mm。
(3) C1─C2:側向靶群(用于考察側向(橫向)幾何位置精度)
側向靶群,分別位于距中心掃查孔上半部邊緣20,40mm處,每群中靶線中心側向距離(兩靶線之間的直線距離)為10mm。靶線分布于圍繞掃查孔中心半徑為26.25mm、46.25mm的圓弧上。20mm處的側向靶群由掃查孔左側水平位置起呈半圓狀分布,共9個靶點。40mm處的側向靶群由掃查孔左側水平位置起呈半圓狀分布,共15個靶點。
(4) D:縱向靶群
縱向靶群,共含靶線6條,分別位于距中心掃查孔正下方邊緣10、20、30、40、50、60mm處,相鄰兩線中心距離均為10mm。
7.模擬病灶
(1)F1—F3:仿囊結構
TM材料內嵌埋有囊性模擬病灶3個,均為圓柱形,直徑分別為2,4,6mm,柱軸均與靶線平行,軸心分別位于距離中心掃查孔正上方邊緣10,30,50mm處。
