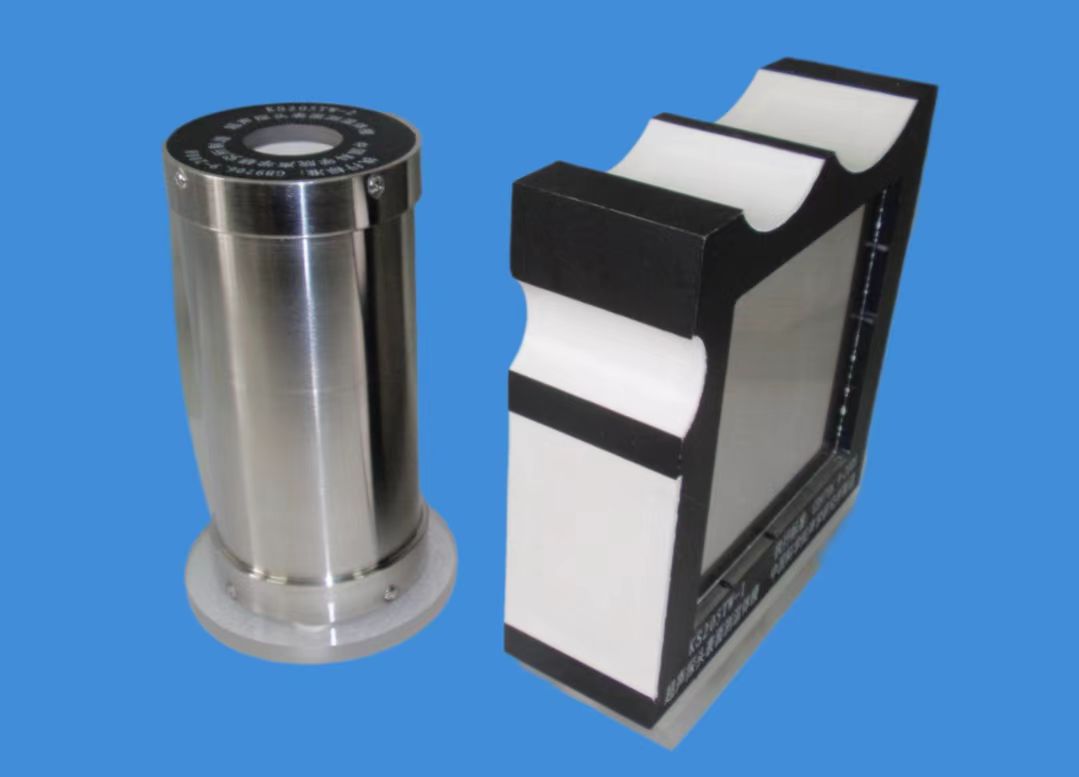

| KS205TW-2體內超聲探頭表面測溫體模 |
 |
|
 發布時間：2024-6-19 |
| 產品型號：KS205TW-2 |
| 產品編號：sl012 |
| 瀏覽次數：231 |
|
1．用途
專用于體內(介入)型超聲診斷探頭的表面溫度檢測，可以在水浴-升溫和非水浴-室溫兩種條件下使用。
2．基本結構
(1)外形及尺寸:整體呈圓柱形，外徑約94mm，高約190mm。
(2)殼體構成
(a)側壁：約5mm厚不銹鋼，對應頂面面膜上紅箭頭指示方向，不銹鋼側壁內有吸聲材料；
(b)頂面：中央開有圓孔的有機玻璃；
(c)底面：中央開孔以橡膠封閉的有機玻璃。
(3)腔體形狀及材料
(a)形狀：圓柱形；
(b)上半段：ABS塑料；
(c)下半段：橡膠薄層；
(d)腔 底：橡膠薄層；
(e)腔體孔徑：約為30mm（內徑）；
(f)腔體深度：約為120mm（開孔深度）
(4)仿組織材料類型：水性高分子凝膠基復合材料。
(5)支護底板：10mm厚有機玻璃。
3．仿組織材料特性參數
(1)聲 速：(1540±10)m/s；
(2)聲衰減系數斜率：(0.5±0.1)dB/(cm·MHz)；
(3)比 熱：(3500±500)J/(kg·K)；
(4)導 熱 率：(0.5±0.1)W/(m·K)。 |
|
|
|
